电阻器基础知识

一、电阻器基础知识

电阻器是用电阻材料制成的、有一定结构形式、能在电路中起限制电流通过作用的二端电子元

件。电阻器的阻值大小一般与温度，材料，长度，还有横截面积有关。阻值不能改变的称为固定电

阻器。阻值可变的称为电位器或可变电阻器。理想的电阻器是线性的，即通过电阻器的瞬时电流与

外加瞬时电压成正比。一些特殊电阻器，如热敏电阻器、压敏电阻器和敏感元件，其电压与电流的

关系是非线性的。

电阻器是电子电路中应用数量最多的元件，在电子设备中约占元件总数的30%以上，通常按功

率和阻值形成不同系列，供电路设计者选用。 电阻器在电路中主要用来调节和稳定电流与电压，可

作为分流器和分压器，也可作电路匹配负载。根据电路要求,还可用于放大电路的负反馈或正反馈、

电压-电流转换、输入过载时的电压或电流保护元件，又可组成RC电路作为振荡、滤波、旁路、微

分、积分和时间常数元件等。由于电阻器在电路中的广泛应用，其质量的好坏对电路工作的稳定性

有极大影响。

电阻通常用字母R 表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω（希腊字母，读作Omega)，

1Ω=1V/A。比较常用的单位有千欧（kΩ）、兆欧（MΩ）（兆=百万，即100 万）和毫欧（mΩ），他

们的换算关系是：1MΩ=1000KΩ；1KΩ=1000Ω；1 Ω=1000mΩ。

二、电阻器的分类

按制作材料、工艺和应用不同，固定式电阻器可分为：

1、 膜层电阻——RT碳膜电阻器、RJ金属膜电阻器、RY氧化膜电阻器、RI40玻璃釉电阻器、

RI80高压玻璃釉电阻器、RF10金属膜保险电阻器

2、线绕电阻——RX21被漆线绕电阻器、RX20被釉线绕电阻器、RXF线绕保险电阻器

3、水泥电阻——RX27水泥电阻器、RGC金属板水泥电阻器、TF温度保险丝水泥电阻器

4、铝壳电阻——RX24铝壳电阻器、RXLG铝壳电阻器、 RXLB超薄铝壳电阻器

5、热敏电阻——MF71型NTC热敏电阻器、MF52型NTC热敏电阻器、MF58型NTC热敏电阻器

6、压敏电阻——MYG型压敏电阻器

三、电阻器的标志

(1) 文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额

定功率、允许误差等级等。

编码可表示4种特性：

a.类别 b.功率 c.阻值 d.误差

a.类别：类别是由两个英文字母与跟着的两个数字标注。字母“RX”表示线绕电阻，两个数字“21”

标注了电阻的物理结构为涂覆型。

b.功率：功率用数字和字母表示，10W读作10瓦特。

c.阻值：对于误差大于±2%的电阻，用三位数字表示，前两位数字代表重要数据，最后

一位数字表示加“零”的个数。

例：253表示25000Ω或25kΩ

字母“R”代表小数点，后面跟着有效数字。

例如：R10=0.10Ω

对于误差小于±2%的电阻，阻值用四位数字表示，前三位数字代表重要数据，最

后一位表示加零的个数。

例如：2672表示26700Ω或26.7可kΩ.

d.误差：误差用一单独字母表示，具体见下表：

字母 C D F G J K M

误差（±%） 0.25 0.5 1 2 5 10 20

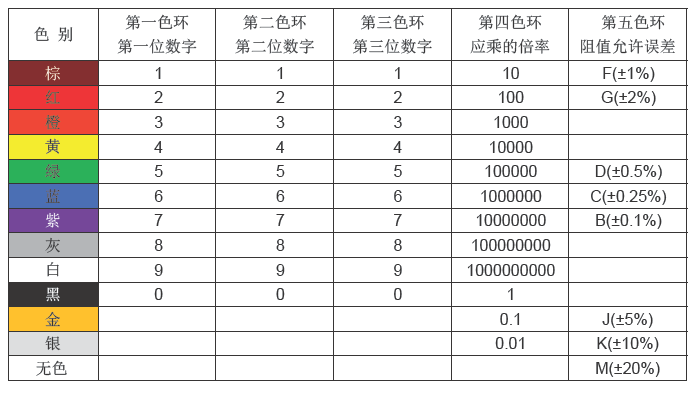

(2) 色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环）标注在它的外表

面上。色标电阻（色环电阻）器可分为三环、四环、五环三种标法。常见的四色环电阻误差是±5%，

为普通电阻；五色环电阻误差是±1%，为精密电阻。

示例：

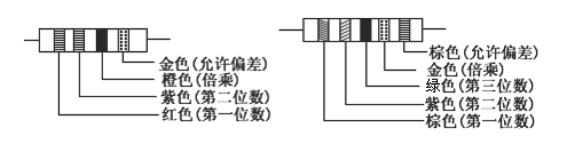

1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图 1 的电阻为

27000Ω±5%。

2）精密度电阻器的色环标志用五个色环表示。第一至第 3 色环表示电阻的有效数

字，第 4 色环表示倍乘数，第 5 色环表示容许偏差，图 2 的电阻为 17.5Ω±1%

阻值在 1 千欧到 100 千欧之间，标注单位 k。比如 5.1 千欧，标注 5.1k；68 千欧，

标注 68k。

阻值在 100 千欧到 1 兆欧之间，可以标注单位 k，也可以标注单位 M。比如 360 千

欧，可以标注 360k，也可以标注 0.36M。

阻值在 1 千欧以下，可以标注单位 Ω，也可以不标注。比如 5.1 欧，可以标注 5.1Ω

或者 5.1；680 欧，可以标注 680Ω 或者 680。
